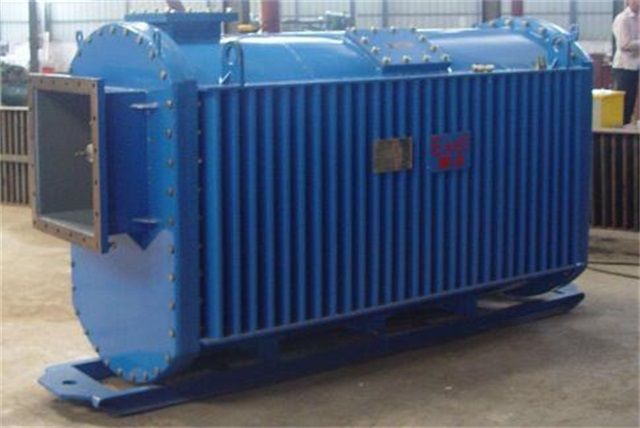

KS11-630KVA/10KV/0.4KV礦用變壓器的各種的操作的過程是需要進行注意的，常見的礦用變壓器的操作的過程中需要注意礦用變壓器的整定的，對于礦用變壓器的整定是可以進行計算出來的，那么它是怎么進行計算的呢?還是和礦用變壓器廠家的小編進行詳細去了解一下吧：
首先你得做出系統阻抗圖，用于短路電流計算和靈敏度校核，然后才能進行具體計算，下面給你兩個實例(一個是普通的，一個帶差動)吧：(其中零序保護需根據系統中性點的接地情況定，實例中是6KV系統，中性點經35歐電阻接地，如是不接地系統，零序保護建議退出)XX變保護整定計算
a. 過流I段保護
<1>動作電流
1>按躲過低壓側負荷母線發生三相短路時流過裝置的大短路電流整定
Iop = Krel*Id.max(3) = 1.4*1701 = 2381.4A
式中 Krel為可靠系數,取1.4
2>按躲過礦用變壓器的勵磁涌流整定,其動作電流應大于3~5倍額定電流
Iop = 5Ie = 5*1600/(1.732*6.3) = 5*146.63 = 733A
故選取
Iop = 2381.4A
Iop.j = 2381.4/500 = 4.763A
<2>靈敏度校驗
按小方式下保護安裝處發生兩相短路時流過裝置的短路電流
Ksen = Id.min(2)/Iop = 22195*.0866/2381.4 = 8.07
<3>動作時限
取t = 0”
b. 過流
II段保護
<1>動作電流
按躲過礦用變壓器低壓側母線發生兩相短路時流過的大短路電流整定
Iop = Krel*Id.max(2) = 1.2*0.866*1701 = 1767.68A
Iop.j = 1767.68/500 = 3.54A
<2>動作時限
取t = 0.5”
c. 過流III段保護
<1>動作電流
按躲過低壓側母線上需要自起動的電動機
大起動電流之和整定
取SdΣ = 0.8Se
Kzq = 1/[Ud%+Se/(Kqd*SdΣ)]= 1/[0.08+1/(5*0.8)]= 3.03
Iop = Krel*Kzq*Ie = 1.2*3.03*146.63 = 533.16A
Iop.j = 533.16/500 = 1.066A
式中 Kzq為需要自起動的全部電動機在自起動時所引起的過電流倍數,取5
SdΣ為需要自起
動的全部電動機的總?cè)萘?/span>
Krel為可靠系數,取1.2
<2>靈敏度校驗
按低壓側母線處發生兩相金屬性短路時流過的小短路電流
Ksen = Id.min(2)/Iop =0.866*1692/533.16 =2.75
以上是常見的礦用變壓器的整定的計算的主要的方法和主要的方式供大家進行參考，對于礦用變壓器的其他的操作后續文章中也是會介紹到的，我們和大家進行詳細去講解吧!
