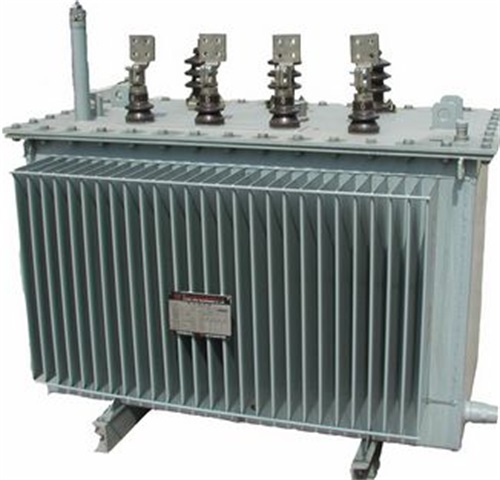

油浸式變壓器在投入使用后，隨著運行額時間內部溫度會升高，為了對變壓器進行散熱在生產制造的時候都會對變壓器安裝不同的冷卻方式，變壓器的冷卻方式是由冷卻介質和循環方式?jīng)Q定的; 變壓器常用的冷卻方式有以下幾種：
1、油浸自冷(ONAN);
2、油浸風冷(ONAF);
3、強迫油循環風冷(OFAF);
4、強迫油循環水冷(OFWF);
5、強迫導向油循環風冷(ODAF);
6、強迫導向油循環水冷ODWF)。
按變壓器選用導則的要求，冷卻方式的選擇推薦如下：
1、 油浸自冷
31500kVA及以下、35kV及以下的產品;
50000kVA及以下、110kV產品。
2 、油浸風冷
12500kVA～63000kVA、35kV～110kV產品;
75000kVA以下、110kV產品;
40000kVA及以下、220kV產品。
3、 強迫油循環風冷
50000～90000kVA、220kV產品。
4 、強迫油循環水冷
一般水力發電廠的升壓變220kV及以上、60MVA及以上產品采用。
5 、強迫導向油循環風冷或水冷(ODAF或ODWF)
75000kVA及以上、110kV產品;
120000kVA及以上、220kV產品;
330kV級及500kV級產品。
選用強油風冷冷卻方式時，當油泵與風扇失去供電電源時，變壓器不能長時間運行。即使空載也不能長時間運行。因此，應選擇兩個獨立電源供冷卻器使用。
選用強油水冷方式時，當油泵冷卻水失去電源時，不能運行。電源應選擇兩個獨立電源。
以上就是關于變壓器冷卻方式的相關介紹，希望對大家有所幫助。如果還有其他關于變壓器的問題想要了解的，大家可以關注本公司網站進行咨詢。
